1.设备再安装前的准备
安装设备之前需要对系统所有的线路进行检查,判断是否存在断线与短路现象;石家庄楼宇对讲确认整个系统的线路没有故障后,才可以安装设备,接线的各接点之间加上焊锡;安装设备时严格按照产品所附说明书或安装手册进行正确接线。
2.设备箱安装
(1)设备箱安装位置、高度等应符合设计要求,在无设计要求时,应安装在较隐蔽或保护的地方,底边距地面宜为14m。
(2)明装时,应按设计位皿,用膨胀螺栓固定,箱体应水平不倾斜。
(3)暗装时,箱体应紧贴建筑物表面,严禁采用电焊或气焊将箱体与预埋管焊在一起，管人箱体应用锁具固定。
3.设备安装
(1)电源箱通常安装在防盗铁i ]内侧墙壁,距离电控锁不宜太远, -般在8m以内。电源正常工作时不可倒放或侧放。

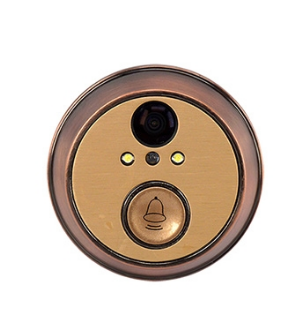

(2)门口主机的安装。门口主机通常镶嵌在防盗i ]或墙体主机预埋盒内。主机底边距地不宜高于1.5m ,操作面板应面向访客且便于操作。安装应牢固可靠,并应保证摄像镜头的有效视角范围。室外对讲门口主机安装时。主机与墙之间为防止雨水进人,要用玻璃胶堵住缝隙,主机安装高度为摄像头距地而1.5m。
(3)室内机安装。室内机-般安装在室内的门口内墙上,安装高度中距地面1.3-1.5m ,安装应牢固可靠,平直不倾斜。
(4)联网型(可视)对讲系统的竹理机宜安装在监控中内或小区出人口的值班室内,安装应牢固可靠。
4.设备接线
(1)接线前,对已经敷设好的线缆再次检查线间和线对地的绝缘,合格后才可按照设备接线图
进行端接。
(2)对讲主机采用专用接头与线缆进行连接的,压接应牢固可靠,接线端应按图纸进行编号。
设备及电缆屏蔽层应压接好保护地线接地电阻值应符合设计要求。仅供参考。
